04SG518-1門式剛架輕型房屋鋼結構圖集

04SG518-1門式剛架輕型房屋鋼結構圖集是由中國建筑標準研究院主編，應用于門式剛架輕型房屋鋼結構建設參考，小編提供的是一份電子檔的04SG5181圖集，歡迎下載使用。

04sg5181圖集使用范圍說明

1、 適用于剛架跨度為12～30m，柱距為6m、7.5m、9m，單層單跨、無吊車、無天窗的輕型房屋、超市、倉庫、展廳、車站、碼頭、體育和文化建筑設施。

2、 屋面板和墻板采用單層壓型鋼板或金屬夾芯板；也適用于采用輕質混凝土條形板作為屋面板和墻板的門式剛架。

3、 門式剛架斜梁坡度1:15。

4、 構件表面溫度低于或等于150℃；當構件表面溫度高于150℃時，應采取有效隔熱及防護措施。

5、 使用環境未考慮用于較強烈侵蝕介質、濕度較大的場所；如遇上述情況，應按照有關規范或規定處理。

6、 抗震設防烈度為≤8度。

7、 結構構件的安全等級為二級。

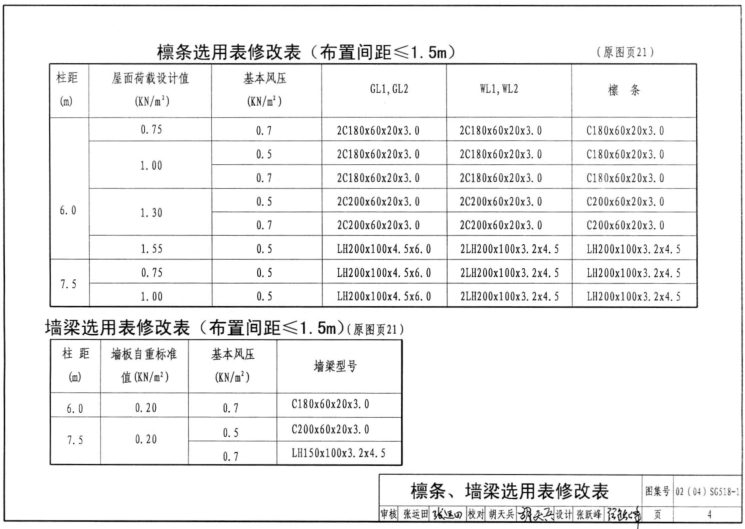

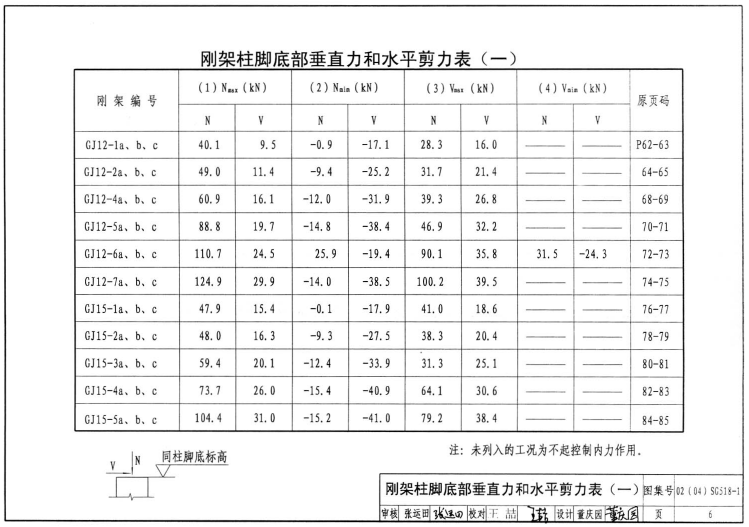

圖集樣張
