04SG518-3門式剛架輕型房屋鋼結構有吊車圖集

04sg5183圖集的全稱是門式剛架輕型房屋鋼結構（有吊車），是由北方交通大學勘察設計研究院主編的建設圖集，介紹了12～30m跨度剛架的選用表、構件布置圖、檁條、墻梁和拉條選用表、安裝節點詳圖、剛架施工圖。綠色資源網小編這里提供04sg5183圖集免費下載，需要的趕緊收走吧。

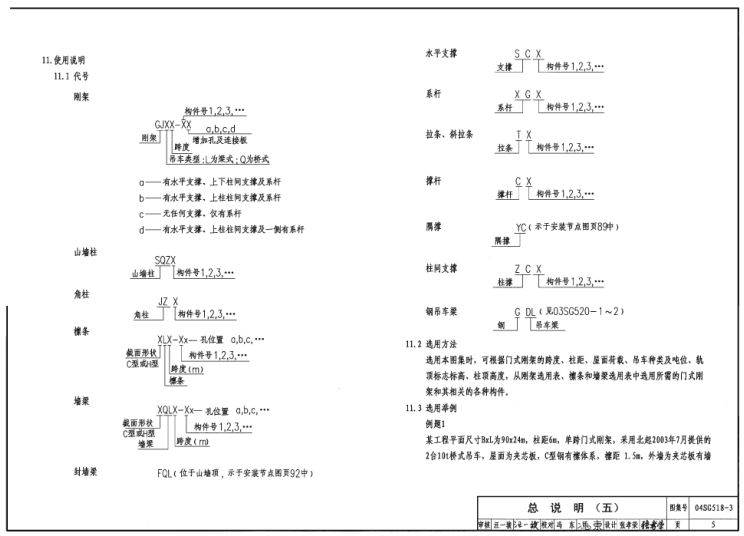

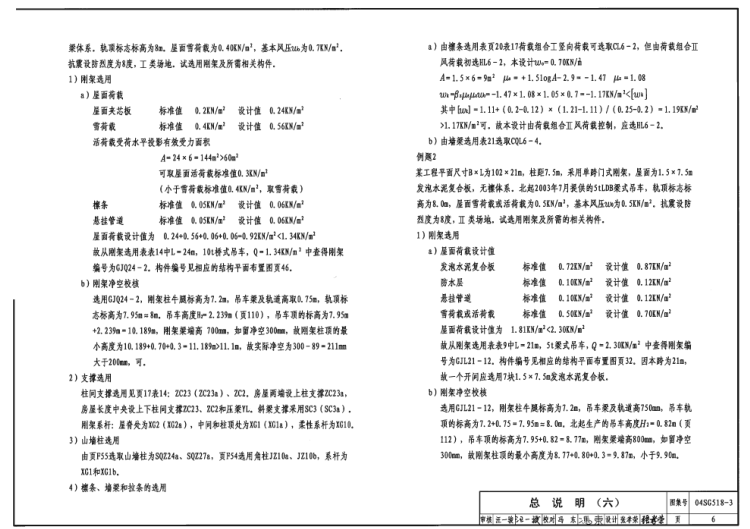

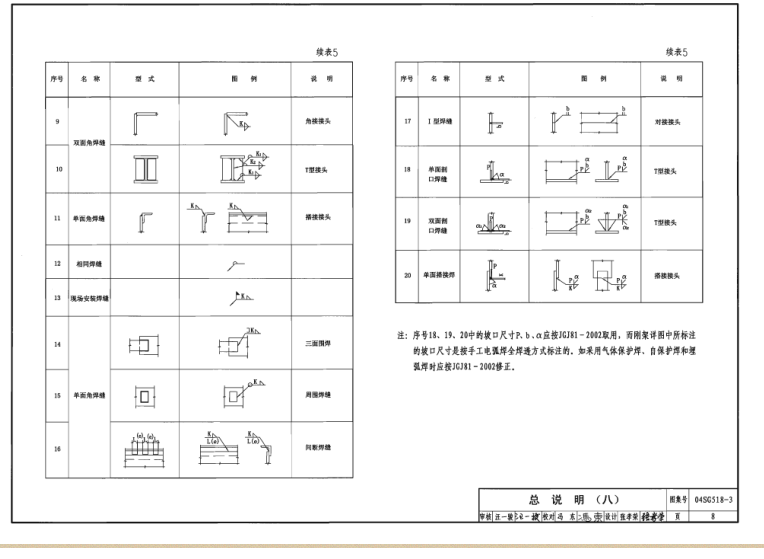

04sg5183圖集樣張

04sg5183圖集介紹

適用范圍為：

1、 適用于剛架跨度為12～30m的，柱距為6m、7.5m、9m；內設5t～20/5t，工作制級別為A1～A5的單梁式或橋式吊車（起重機）。

剛架跨度為12～24m，按單梁式吊車設計；

剛架跨度為15～30m，按橋式吊車設計。

2、 屋面分為有檁體系或無檁體系。

3、 外墻采用有墻梁或無墻梁體系。

4、 屋面坡坡度1:15。

5、 房屋環境類別為室內正常環境的封閉式房屋。

6、 抗震設防烈度為≤8度，設計基本地震加速度為0.2g，設計地震分組為第一、第二組，場地為Ⅰ、Ⅱ類，抗震設防類別為丙類建筑。

7、 結構構件的安全等級為二級，設計使用年限為50年。

04sg5183圖集目錄

目錄1

總說明（一）～（八）1

剛架GJL12-X選用表9

剛架GJL15-X選用表10

剛架GJL18-X選用表11

剛架GJL21-X選用表12

剛架GJL24-X選用表13

剛架GJQ15-X選用表14

剛架GJQ18-X選用表15

剛架GJQ21-X選用表16

剛架GJQ24-X選用表17

剛架GJQ27-X選用表18

剛架GJQ30-X選用表19

6.0m、7.5m跨度檁條選用表20

9.0m跨度檁條及墻梁選用表21

GJL12-X構件布置示意圖（一）～（三）22

GJL15-X構件布置示意圖（一）～（三）25

GJL18-X構件布置示意圖（一）～（三）28

GJL21-X構件布置示意圖（一）～（三）31

GJL24-X構件布置示意圖（一）～（三）34

GJQ15-X構件布置示意圖（一）～（三）37

GJQ18-X構件布置示意圖（一）～（三）40

GJQ21-X構件布置示意圖（一）～（三）43

GJQ24-X構件布置示意圖（一）～（三）46

GJQ27-X構件布置示意圖（一）～（三）49

GJQ30-X構件布置示意圖（一）～（三）52

12m跨屋面檁條及拉條布置圖（一）～（三）55

15m跨屋面檁條及拉條布置圖（一）～（三）58

18m跨屋面檁條及拉條布置圖（一）～（三）61

21m跨屋面檁條及拉條布置圖（一）～（三）64

24m跨屋面檁條及拉條布置圖（一）～（三）67

27m跨屋面檁條及拉條布置圖（一）～（三）70

30m跨屋面檁條及拉條布置圖（一）～（三）73

6.0m柱距墻梁及拉條布置圖76

7.5m柱距墻梁及拉條布置圖77

9.0m柱距墻梁及拉條布置圖78

12m、15m跨山墻墻梁及拉條布置圖79

18m、21m跨山墻墻梁及拉條布置圖80

24m、27m跨山墻墻梁及拉條布置圖81

30m跨山墻墻梁及拉條布置圖82

安裝節點圖（一）～（十二）83

水平支撐、柱間支撐構件示意圖95

山墻柱、角柱構件示意圖99

剛架構架示意圖100

梁柱節點補充圖104

柱腳錨栓選用表105

起重機傳給剛架的荷載106

剛架傳給基礎的力（一）～（三）107

起重機技術規格（一）～（三）110
