Diagnostic Tool(TSC打印機設置工具)

Debug Diagnostic Tool是用來幫助診斷iis/COM+等應用假死、性能差、內存泄露及碎片和崩潰等問題的工具。Debug Diagnostic Tool用這個可以自動抓取 并且自帶分析功能 非常方便 支持各種操作系統 解決上面只能08的問題.其次,是分析系統問題，有的時候非常復雜，因為有可能會遇到不是代碼引起的,這個時候一定要利用好windows自帶的性能檢測。目前針對所有的TSC型號的條碼打印機都適用。它主要分為【打印機設定】【檔案管理】【點陣字工具】【通訊工具】四部分的功能。其中常用功能為【打印機設定】。

功能介紹：

基本設置

通訊接口

其中選擇COM或ETHERNET后，需對其進行相應設定；而打印機的LPT為單向裝置，故不能用于回傳打印機。

• COM端口設定

對電腦端口設定，參數須與打印機一致，才可與打印機連接。

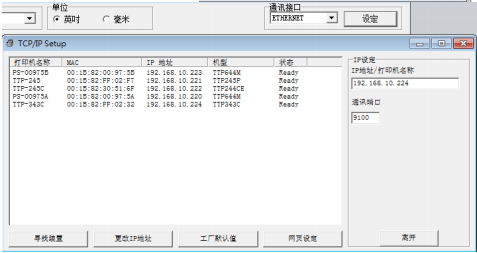

• ETHERNET端口設定

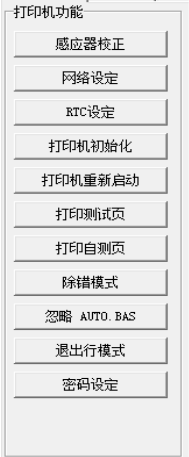

打印機功能

• 感測器矯正：校正間隙或黑標感測器

• 網絡設定：以太網的設定

• RTC設定：設定打印機RTC時間參數

• 打印機初始化：恢復出廠默認值并重新開機

• 打印機重新啟動：重啟打印機

• 打印測試頁：打印測試頁

• 打印自測頁：打印自測信息

• 除錯模式：進入打印機偵錯模式

• 忽略AUTO.BAS：忽略AUTO.BAS檔案

• 退出行模式：退出單行打印模式

• 密碼設定：規定當前界面下調整數據的密碼

打印機狀態

讀取當前打印機狀態

說明 : 由于打印機的 LPT 為單向裝置,故不能用于回傳打印機狀態, 當選擇 LPT 為傳輸界面時,“讀取狀態” 將無法執行

打印機設定

“清除”：將打印機設定區已顯示參數清除，便于再次讀取

“載入”：將已存儲的設置文件載入Diagtool中并顯示

“儲存”：將當前設置參數以.dcf格式文件進行保存

“設定”：將當前參數寫入連接的條碼打印機中

“讀取”：將當前連接的打印機設置參數讀入Diagtool并顯示在印表機設定區

使用說明：

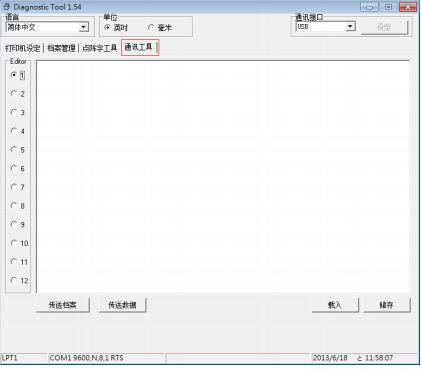

通訊工具

• 點擊“傳送檔案”，將向打印機傳送電腦上存儲的文件。

• 點擊“傳送數據”，將會將中間空白區域的編輯區的TSPL命令傳送至打印機立即執行。編輯區提供12個編輯板塊，便于不同程序命令編輯。

• 點擊“載入”，會將存儲在電腦上的以.txt文件形式存儲的程序命令在編輯區顯示出來，以便對程序進行修改。

• 點擊“儲存”，將會將中間空白區域的編輯區的TSPL命令以.txt格式存儲到電腦上。

打印點陣字

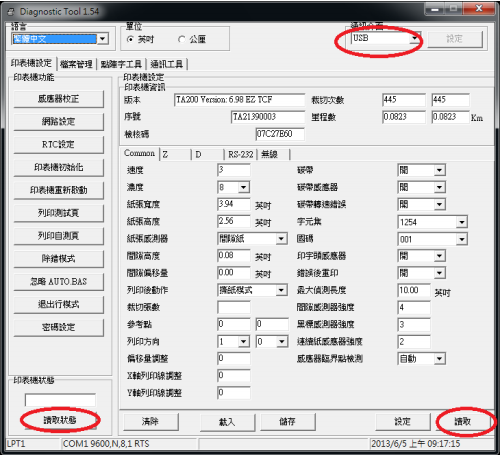

步驟1：確認DiagTool已連接

• 選擇通訊界面（如右圖中右上角紅色標記處），即選擇與打印機連接的端口

• 點擊“印表機設定”“讀取狀態”（如右圖左下角紅色標記處），若印表機狀態顯示“待機中”，說明正常，若提示錯誤，請關閉該工具，檢查打印機連接后重新操作。

• 點擊“讀取”(右下角紅色標記處),若顯示打印機相關參數，說明連接正確，若提示錯誤窗口，請關閉該工具，檢查打印機連接后重新操作。

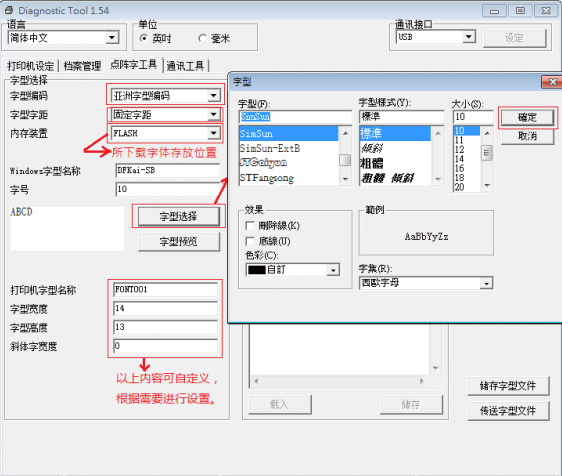

步驟2：選擇字型

• 點擊“點陣字工具”

“字型選擇”中“字型編碼”選擇“亞洲字型編碼”。

• “字型字距”選擇“固定字距”。

• “內存裝置”選擇“FLASH”

• “字型選擇”選擇欲打印字型，如此處選擇Windows字SimSum。

• 仍在“點陣字工具”“亞洲字型編碼”中根據需要選擇亞洲字型編碼，此處選擇“簡體中文”

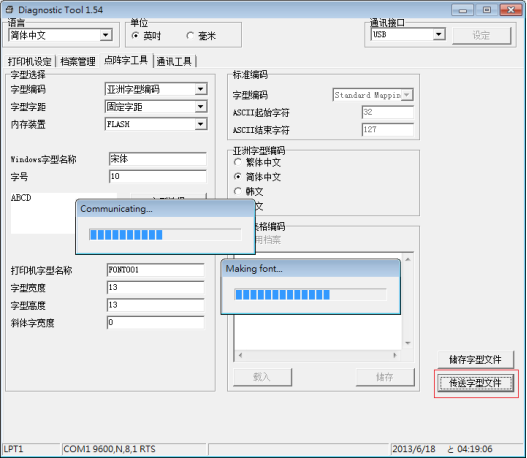

步驟3：下載字體

設置完畢后，點擊如圖紅色標記處“傳送字型文件”，將字體下載至打印機Flash中。

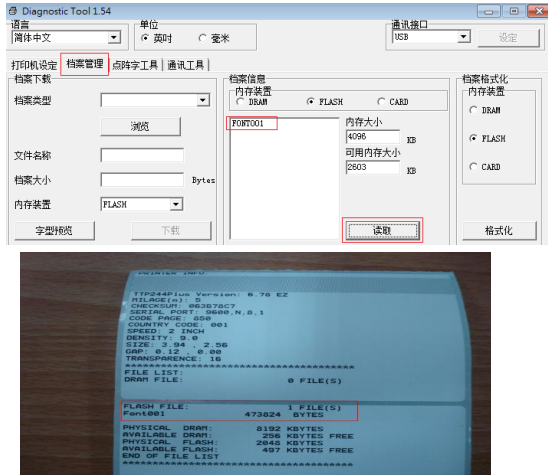

步驟4：查看已下載字體

• 方式一：

DiagTool的“檔案管理”

“檔案信息”，選擇“內存裝置”為FALSH，點擊“讀取”，可以查詢字體“FONT001”

• 方式二：通過打印自檢信息也能檢測到所下載的字體文件信息。

步驟5：打印測試

DiagTool的“通訊工具”，用TSPL指令中的TEXT測試該字體效果

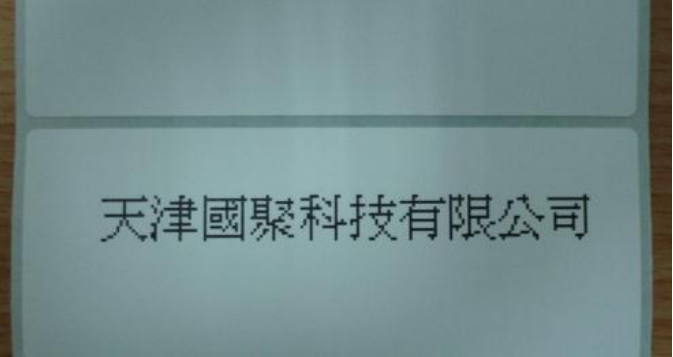

打印結果
