10S605游泳池設計及附件安裝圖集

10S605游泳池設計及附件安裝圖集是一份人工建造游泳池圖集參考資料，原來的04s107圖集將不再使用，大家趕緊下載最新的10S605圖集吧，這里提供的是pdf格式的，您可以下載隨時閱讀。

10s605圖集介紹

10S605《游泳池設計及附件安裝》國家建筑標準設計圖集為修編圖集，代替04S107《游泳池附件安裝及設備選用》。本圖集適用于新建、改建、擴建的人工建造游泳池，包括比賽池、跳水池、訓練池及公共游泳池的各類附件安裝及池水凈化處理主要設備的選用。水上游樂池、公共浴場的按摩池等可參照使用。

本圖集還包括壁掛式過濾器選用及安裝、多功能熱泵技術應用、游泳池設備機房布置參考圖等內容。

游泳池給水排水附件的選用及安裝部分包括池壁給水口、池底給水口、池底回水口、溢流水槽組合式格柵蓋板、溢流水槽回水口、池壁吸污接口、水下視窗等。

游泳池專用附件的選用及安裝部分包括出發召回線、仰泳轉身標志線、固定錨、泳道線（水線）、扶手、扶梯、出發臺、救生椅等。

游泳池設計指導內容包括游泳池設計及設備、設施、附件等選用方法，以及游泳池水循環方式及技術特點、水處理工藝流程等。

游泳池設備選用包括毛發聚集器、立（臥）式石英砂過濾器、壓力式可再生硅藻土過濾器、頂（側）出多向閥、聚酯玻璃纖維過濾器、臭氧發生器及配套氣水混合投加裝置、立（臥）式臭氧反應罐、立（臥）式活性炭吸附罐等，并編制了游泳池主要設備選用計算表。

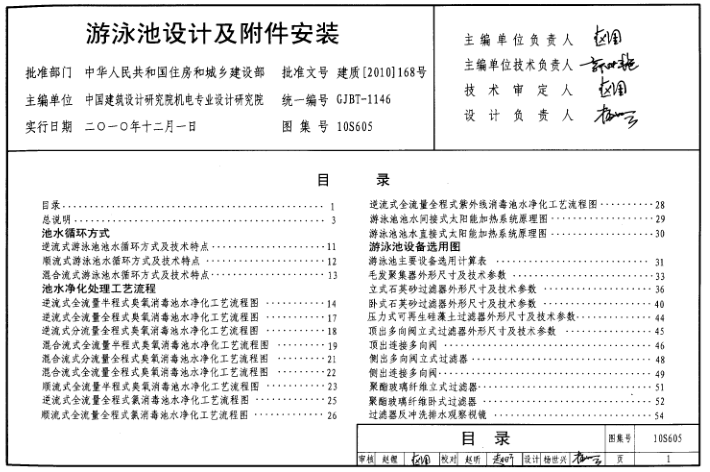

10s605圖集目錄

目錄1

總說明3

池水循環方式

逆流式游泳池池水循環方式及技術特點11

順流式游泳池水循環方式及技術特點12

混合流式游泳池水循環方式及技術特點13

池水凈化處理工藝流程

逆流式全流量半程式臭氧消毒池水凈化工藝流程圖14逆流式全流量全程式臭氧消毒池水凈化工藝流程圖17逆流式分流量全程式臭氧消毒池水凈化工藝流程圖18混合流式全流量半程式臭氧消毒池水凈化工藝流程圖19混合流式分流量全程式臭氧消毒池水凈化工藝流程圖21混合流式全流量全程式臭氧消毒池水凈化工藝流程圖22順流式全流量半程式臭氧消毒池水凈化工藝流程圖23逆流式全流量全程式氯消毒池水凈化工藝流程圖25

順流式全流量全程式氯消毒池水凈化工藝流程圖26

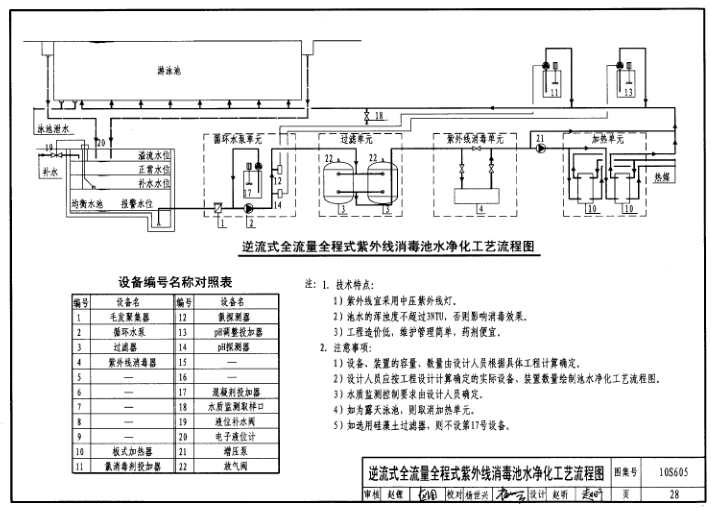

逆流式全流量全程式紫外線消毒池水凈化工藝流程圖28游泳池池水間接式太陽能加熱系統原理圖29

游泳池池水直接式太陽能加熱系統原理圖30

游泳池設備選用圖

游泳池主要設備選用計算表31

毛發聚集器外形尺寸及技術參數33

立式石英砂過濾器外形尺寸及技術參數36

臥式石英砂過濾器外形尺寸及技術參數40

壓力式可再生硅藻土過濾器外形尺寸及技術參數44

頂出多向閥立式過濾器外形尺寸及技術參數45

頂出連接多向閥46

側出多向閥立式過濾器48

側出連接多向閥49

聚酯玻璃纖維立式過濾器51

聚酯玻璃纖維臥式過濾器52

過濾器反沖洗排水觀察視鏡54

臭氧發生器外形尺寸及技術參數55

臭氧發生器配套氣水混合投加裝置外形尺寸及技術參數58立式臭氧反應罐外形尺寸及技術參數61

臥式臭氧反應罐外形尺寸及技術參數64

立式活性炭吸附罐外形尺寸及技術參數67

臥式活性炭吸附罐外形尺寸及技術參數71

游泳池給水排水附件

池壁給水口75

池底給水口77

池底給水口安裝圖78

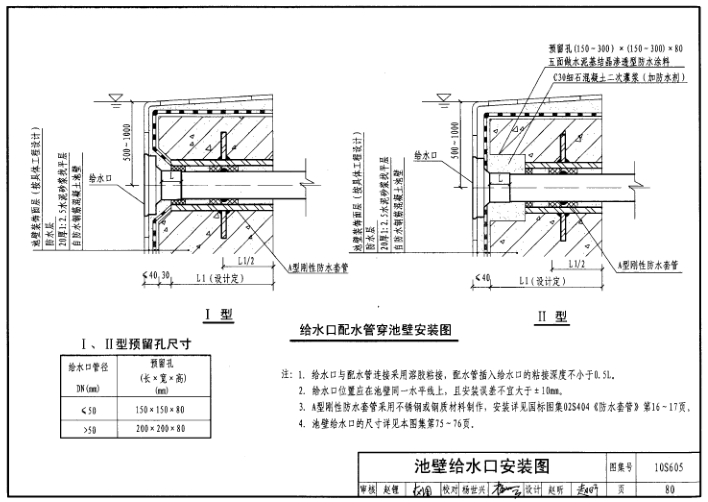

池壁給水口安裝圖80

池底回水口安裝圖82

溢流水槽組合式格柵板87

溢流水槽91

溢流水槽回水口92

溢流水槽回水口安裝圖93

池壁吸污接口安裝圖94

游泳池專用附件

水下視窗安裝圖97

出發召回線安裝圖98

仰泳轉身標志線安裝圖99

固定錨100

泳道線（水線）、標志桿101

泳道線（水線）安裝圖102

扶手安裝圖104

扶梯106

扶梯安裝圖107

出發臺安裝圖108

救生椅113

壁掛式過濾器選用

F15型和F15加強型過濾器技術參數及安裝圖114

F25型和F44型過濾器技術參數及安裝圖115

F15型和F15加強型嵌入式過濾器技術參數及安裝圖116F25型和F44型凹地式平板過濾器技術參數及安裝圖117F15型和F25型豪華羅馬梯過濾器技術參數及安裝圖118DYT20型過濾設備技術參數及安裝圖119

AYT25Y型過濾設備技術參數及安裝圖120

BYT25J型過濾設備技術參數及安裝圖121

多功能熱泵選用

多功能熱泵選用說明122

游泳池多功能熱泵系統原理圖123

多功能熱泵外形尺寸124

多功能熱泵技術參數125

BDP除濕熱泵技術要點與選型說明126

BDP除濕熱泵工藝流程127

除濕熱泵外形尺寸及技術參數128

附錄 游泳池設備機房

附錄1 逆流式池水循環系統設備機房布置圖130

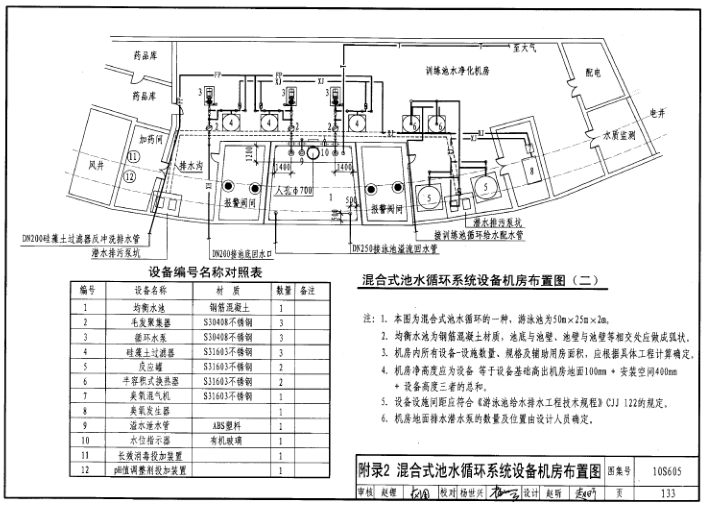

附錄2 混合式池水循環系統設備機房布置圖132

圖集樣張
